첨단 기술로 세상을 이끌어 가는 힘, (주)이노트로가 만들어가겠습니다.

CP사업부

㈜이노트로는 CP사업부, ET사업부, RO 사업부로 구성되어 있으며,
CP 사업부(Copper Plating)는 전자부품 산업의 핵심인 도금 사업(Via Fill, Rigid)을 영위하고 있습니다

Copper Plating

공정개요

Deburring Desmear Soft-Etching Electroless-Processing Electric-Processing

생산가능 제품

*생산 능력 / 103,500m²(전기동 기준)

Rigid PCB Flexible PCB Rigid Flexible PCB Package Substrate Metal PCB

주요 거래처

적용 제품


R PCB

다층 R PCB

F PCB

개요

CP 사업부는 PCB 제조업체들로부터 반제품을 받아 ①디스미어, ②화학동(1차), ③전기동(2차)의 과정을 통해
기판 및 가공된 홀 내에 균일한 두께의 동도금을 구현하는 것이 핵심 기술이며 ALS는 이를 위한 제반 노하우를 보유하고 있습니다.

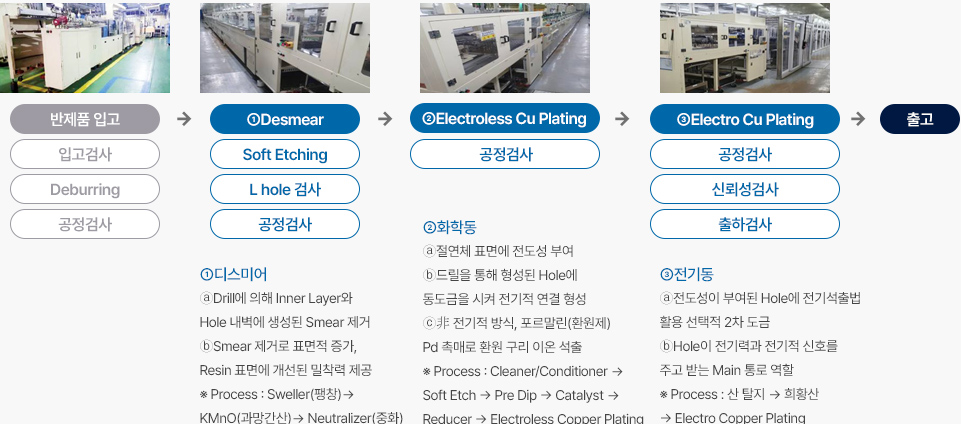

Plating 공정흐름도

주요기술

Desmear

Electroless Cu Plating

Electro Cu Plating

보유설비 및 생산 능력

공장별 설비
구분 1공장 2공장 전기동
도금 소계
소프트에칭 디버링 디스미어 화학동 도금 전기동 도금 디스미어 화학동 도금 전기동 도금
Via-Fill 일반/Half Fill 일반
Line수(설비) 1Line 2Line 2Line 3Line 4Line 2Line 1Line 1Line 2Line 8Line
Capa(㎡/月) 40,000 68,000 51,000 84,000 42,000 25,500 27,000 24,000 36,000 103,500



기판두께(T) 0.15~1.6 0.3~2.4 0.15~1.6 0.15~1.6 0.03~1.6 0.05~1.6 0.06 ~ 1.4 0.06 ~ 1.4 0.06 ~ 1.4 0.03 ~ 1.6
판넬 Size
(mm)
250 X 250
535 X 620
250 X 250
535 X 620
250 X 250
535 X 620
250 X 250
535 X 620
350 X 400
750 X 505
520 X 650
350 X 400 (가변)
520 X 650 (가변)
510 X 410 (고정)
500 X 400
530 X 430
500 X 400
530 X 430
500 X 405
520 X 420
상/하부 Clamping
-
Etch Rate(㎛) 0.8~1.5 - 0.7~1.3 0.6~1.0 - - 0.7 ~ 1.3 0.3 ~ 0.6 - -
도금 두께(㎛) 0.4~0.7 - - 0.4~0.7 10~25(18) 10~40(25) - 0.6~1.0 10 ~ 25 (18) 10~35
도금 편차(㎛) ± 0.5 - - - ± 3 ± 2 - - ± 1.5 -
Throwing
Power
- - - - Dimple 5㎛↓ LVH 85%↑ - - LVH 85%↑ -
PTH 70%↑ PTH 90%↑ PTH 90%↑

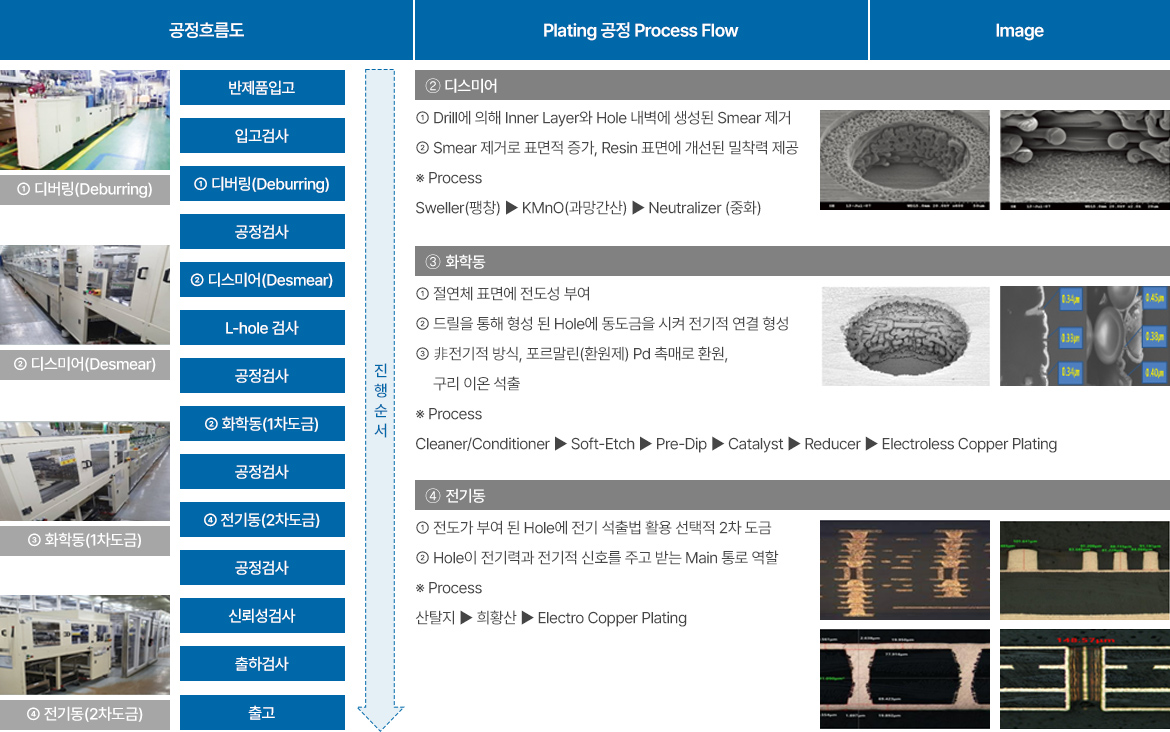

공정 FLOW

공정별 Mechanism

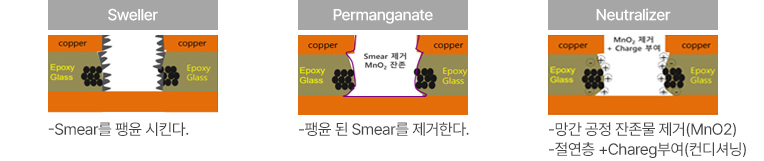

디스미어

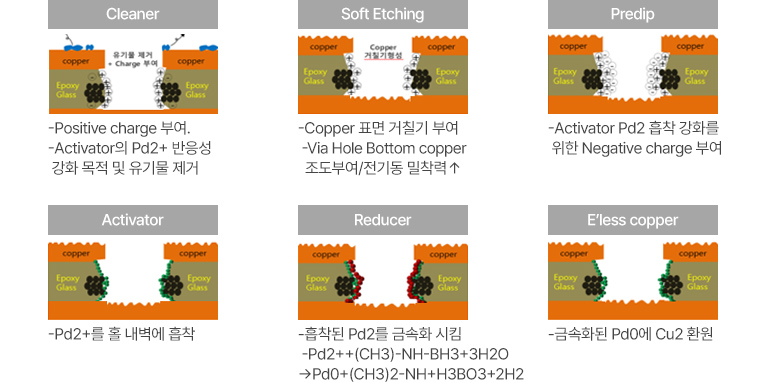

화학동 Ion Type

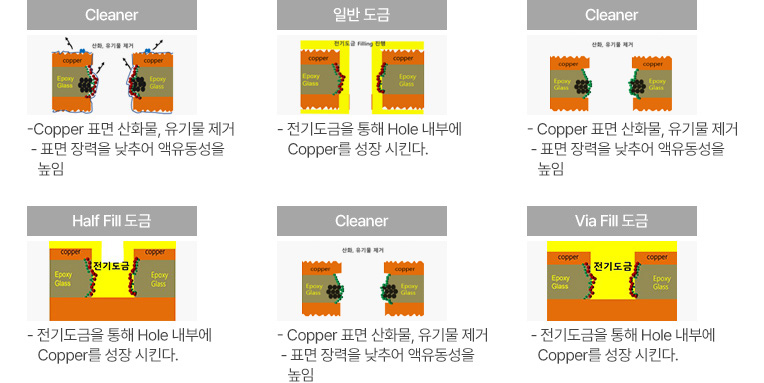

전기동 일반, Half Fill,
Via Fill 도금

생산 제품

생산 제품 스펙
제품군 Product Image Application Image
Rigid PCB SSD Module , Memory Module
(DIMM, SO-DIMM, RDIMM)
전장, Mobile, LCD
  • Notebook & Desktop PC, Server, High-end computer
  • Desktop PC, Notebook PC, Workstation, Server, etc.
  • Server, Super computer, etc.
  • Smart Phone / Mobile Phone
  • SSD / Ultra Book
  • PC Monitor / Notebook Monitor / LCD TV / Touch Panel
  • ECU (Engine Control Unit) / Connectivity Board
  • ADAS(Advanced Driver Assistance Systems), Automotive Radar
  • Door Handle, Auto Telematics, 자동차 CID, etc
Rigid Flexible PCB Camera
Earbud
  • Smart Phone / Mobile Phone / Smart watch
  • Portable Display, TSP, Camera
  • NFC Antenna
  • Protection Circuit Module
  • 전자제품의 Sub Board
  • Interface 용 Cable
  • Digitizer
  • 자동차용 LED Headlamp
  • 가정용/산업용 조명용 OLED
Package PCB CSP, BOC, SIP
Power Inductor
  • EEPROM. NAND Flash, power management,
    integrated passive networks
  • standard analog device
  • PDA
  • Wireless RF
  • Memory (DDR SDRAM)
  • Cell phone
  • Workstation, Server, Video Camera
  • Desktop PC, Notebook PC
  • RF/Wireless : Power amplifiers, baseband, transceiver modules,
    Bluetooth TM, GPS, UWB, etc
