ET사업부
에이엘에스는 CP 사업부와 ET 사업부로 구성되어 있으며,
ET 사업부(Etching)는 Lead Frame 및 첨단부품의 식각 사업을 영위하고 있습니다.
Etching
공정개요
Pre-Treatment
Exposing
Etching
생산가능 제품
*생산 능력 / 2,800,000 frame/月
Camera Module Device Wireless Power Charger IC-PKG Leadframe LED Leadframe RIS Antenna주요 거래처
적용 제품
LED
Lead Frame
WPC
Camera Module
개요
Etching 사업부는 LED, 반도체의 Lead Frame, 열 차폐판 등의 부품 제조를 위한 에칭 공정을 수행하고 있습니다.
고객 요구 패턴을 정밀하게 구현하는 것이 핵심 경쟁력이며 회사는 Half Etching depth 공차 ±5um 수준 및 Fine Pattern 기술은 5mil 130pitch & 6min 150pitch 수준입니다.

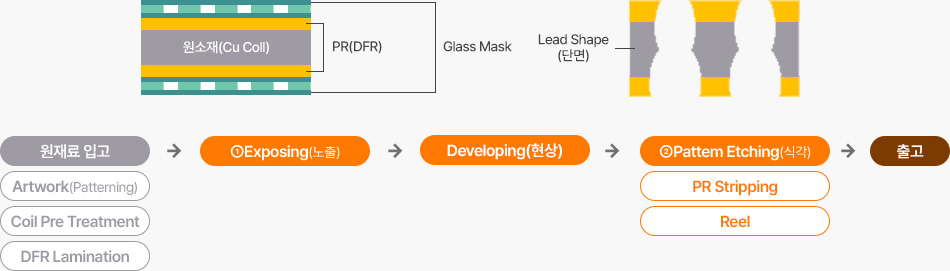

Etching 공정흐름도
주요기술
Artwork (Patterning)
고객이 요구하는 ①복잡한
②다양한 패턴을 ③정밀 구현
Half Etching
열 차폐판을 위해 반식각을
동판 위에 화학적 처리로 구현
R2R
Roll to Roll 방식 공법
보유설비 및 생산 능력
“고객 Needs에 부합하는 R2R Fine Etching 부품가공의 Leader”

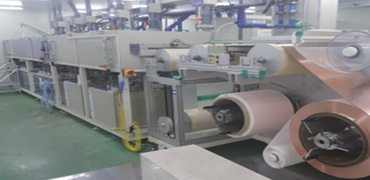

- Pre-treatment :
- 2.8 Million Frame / Month / 2 Line

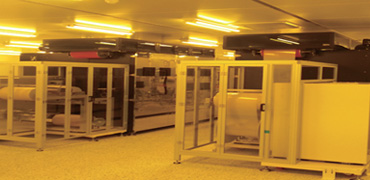

- Exposing :
- 2.8 Million Frame / Month / 4 Machine

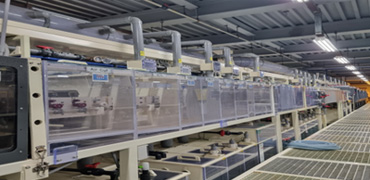

- Etching :
- 2.8 Million Frame / Month / 2 Line
주요 생산 제품군 (LED & IC Leadframe & ETC)

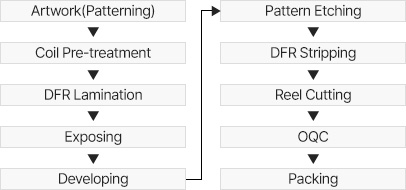

공정 FLOW
Pre-Treatment & DFR Lamination
전처리 + DFR Lami

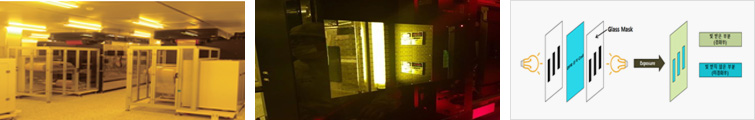

Exposure
Exposing

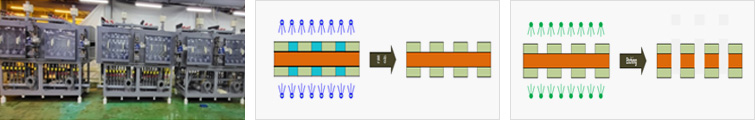

Develop & Etching

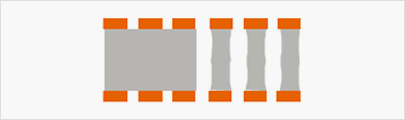

Lead Shape(단면도)

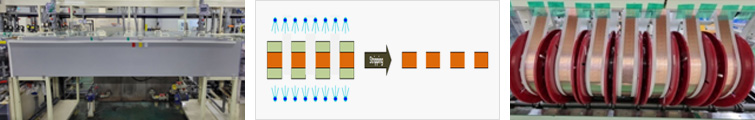

Stripping & Re-Coiling
공정별 Mechanism
| 전처리공정 | 유분 및 불순물을 제거 |  |
※ 알카리 약품을 통한 불순물 제거 및 강산을 통한 무기 불순물 & 표면미세조도 형성 (DFR 밀착력 ↑) |
|---|---|---|---|

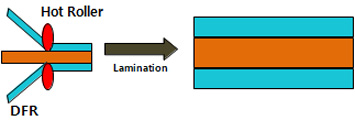

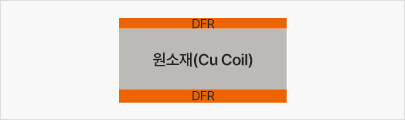

| 라미공정 | DRY FLIM 증착 |  |
※ 고온의 Hot Roller 를 이용하여 원소재 표면에 노광을 위한 DFR을 증착하고, 다시 Recoiling 진행 |

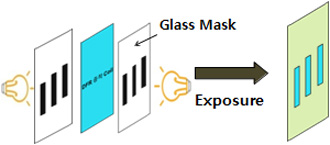

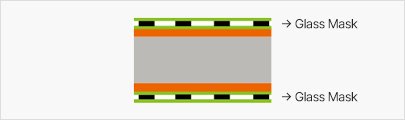

| 노광공정 | Glass Mask 와 빛을 이용하여 경화부와 미경화부로 구분 |
 |
※ DFR 부착 원소재를 수직 방향으로 이송, Glass mask Tool을 이용하여 노광(램프광원 조사) 진행하여 제품 Patterning |

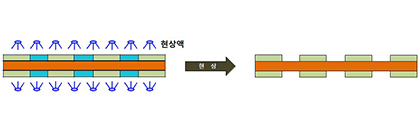

| 현상공정 | 미경화부 DFR 제거를 통한 Coil 노출 |
 |
※ 알칼리성 약품을 이용한 미경화부 (빛 받지 않은 부분) DFR을 제거하여 Coil 노출 |

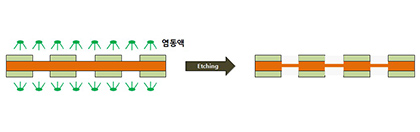

| 에칭공정 | 노출된 Coil 부위 식각 |  |
※ 염동액을 이용하여 노출된 Coil 부위 압력 조절을 통하여 원하는 두께만큼 식각 |

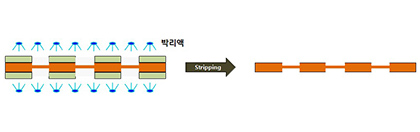

| 박리공정 | Coil 만 남도록 잔여 DFR 제거 |  |
※ 강알칼리 약품을 이용하여 잔여 DFR(노광간 경화부) 제거, 최종적으로 Coil만 남도록 함 |

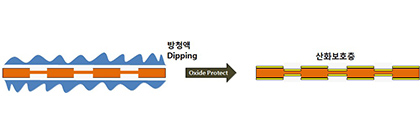

| 최종 후처리 | 산화보호층 및 약품기 제거 |  |
※ 방청약품을 통한 제품 산화 방지 산화 보호층 형성 및 수세를 통한 약품기 제거 |
| Recoiler | 작업 완료된 제품 보빈에 귄취 |  |
※ 완성된 제품을 보빈에 권취하여 창고 이송 후 포장 작업 진행 |
